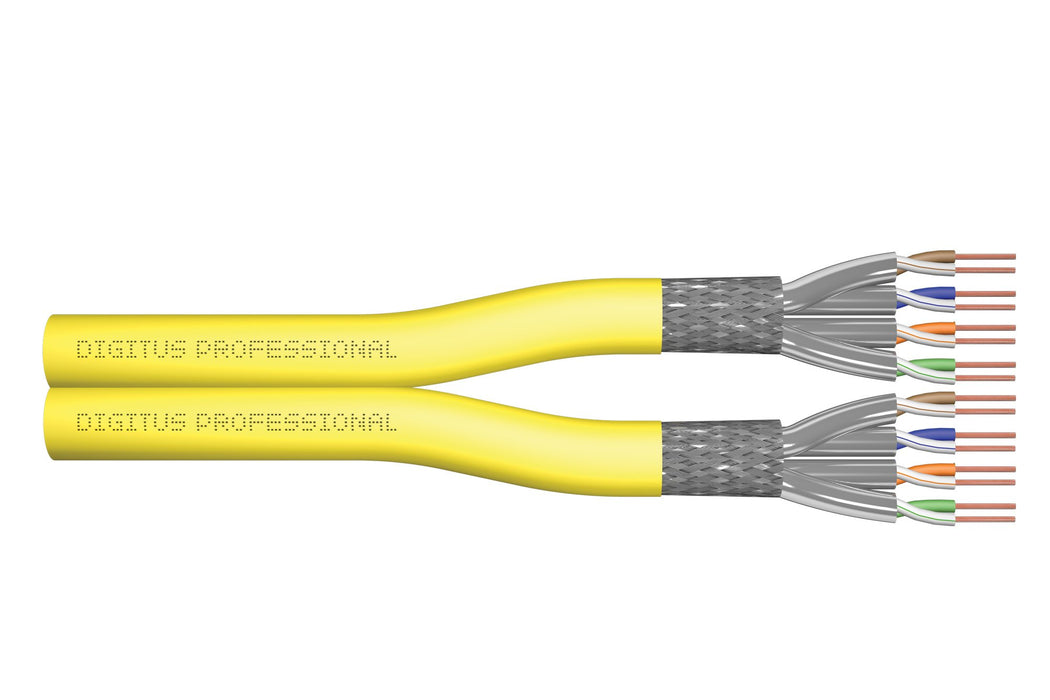

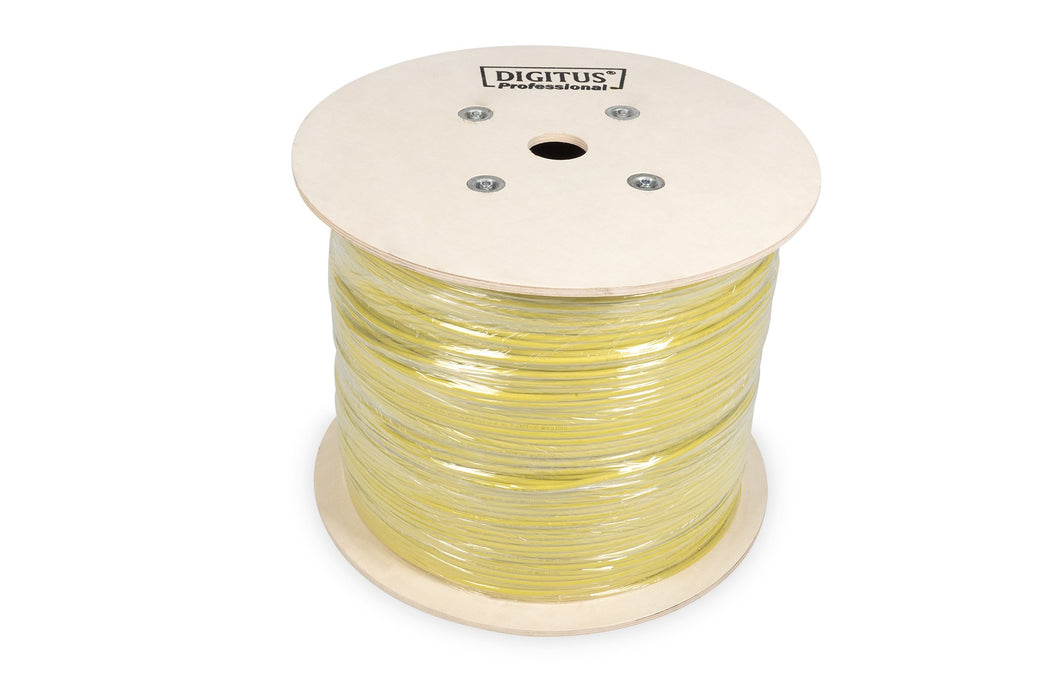

Digitus Dk-1743-A-Vh-D-5 Cable De Red 500 M Cat7a S/Ftp (S-Stp) Amarillo

Digitus DK-1743-A-VH-D-5 cable de red Amarillo 500 m Cat7a S/FTP (S-STP)

Puntos clave del producto

• Propiedades físicas:
• Conductor: hilo de cobre desnudo AWG 22/1
• Sistema(s) de evaluación y verificación de la constancia del rendimiento: Sistema 3
• Aislamiento: SFS-PE (cubierta de polietileno espumado)
• Número total de conductores aislados: 8, trenzados en 4 pares
• Código de colores: azul-blanco, naranja-blanco, verde-blanco, marrón-blanco
• Blindaje de los pares individuales: película de poliéster laminada con aluminio, cubre el 100%.
• Blindaje general: trenzado de cobre
• Cubierta exterior: Libre de halógenos (FRNC-C/LSZH-3)
• Grosor de la vaina exterior: 0,6 mm nominal
• Color: Amarillo (RAL 1028)
• Longitud: 500 m
• Propiedades mecánicas:
• Carga de tracción: 150N máx.
• Radio de curvatura dinámico: 8x AD mm mín.
• Radio de curvatura estático: 4x AD mm mín.
• Temperatura de transporte y almacenamiento: -20 °C a +60 °C
• Temperatura de funcionamiento: de -20 °C a +60 °C
• Rango de temperatura de instalación: de 0 a +50C
• Diámetro exterior: 8,0 mm nominal
• Ignifugación: IEC 60332-3-24
• Libre de halógenos y estanco al humo: IEC 60754-2 & IEC 61034
• Carga de fuego: 700 Mj/km
• Peso: 70 kg/km
• Propiedades eléctricas:
• Impedancia media: 100±5 Ohm a 1-600 MHz
• Capacitancia: 40 pF/m nominal @ 1 KHz
• Desequilibrio de capacitancia (par-tierra): 1,6 pF/m máx. @ 1 KHz
• Resistencia de aislamiento: 5 GOhm x km mín.
• Resistencia del bucle: 147 Ohm/Km máx. (2% máx. de desequilibrio de resistencia)
• Tensión de funcionamiento: 72 Vcc máx.
• Atenuación de acoplamiento: Grado 1 (CA-Tipo 1b)
• Temporización: 10 nS/100 m máx.
• Retardo de fase: 450 nS/100 m máx.
• Clase de separación: "d" según EN 50174-2
• NVP: 79%
• Dispersión de la llama: EN 60332-1-2 (LSOH-PVC)
• Sin halógenos, corrosividad: EN 60754-1/2 (LSOH)
• Densidad de humos: EN 61034-2

Características

• Color del producto: Amarillo
• Longitud de cable: 500 m
• Cable estándar: Cat7a
• Blindaje de cable: S/FTP (S-STP)
• Conector 1: No
• Conector 2: No
• Género del conector 1: No
• Género del conector 2: No
• Material de chaqueta: Libre de halógenos (LSZH)
• Tipo de conductor: Sólido
• AWG calibre del cable: 22/1
• País de origen: China

Condiciones ambientales

• Intervalo de temperatura operativa: -20 - 60 °C
• Intervalo de temperatura de almacenaje: -20 - 75 °C

Aprobaciones reguladoras

• Certificación: CPR class Dca

Empaquetado

• Ancho del paquete: 530 mm
• Profundidad del paquete: 500 mm
• Peso del paquete: 71 kg
• Volumen del paquete: 140450 cm³
